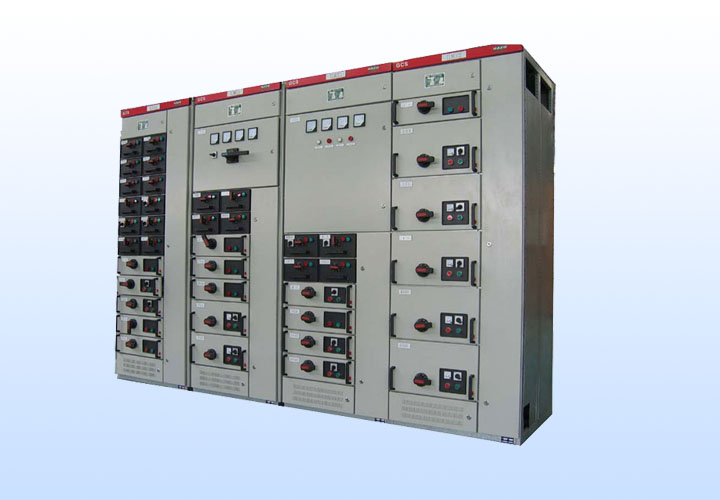

【商品名称】低压抽屉式开关柜GCS    【防护等级】IP40

【安装形式】室内安装                【额定电流】1000A

【质量许可】CCC产品认证            【额定电压】AC 380V/660V

【产品颜色】多色可选                【分段能力】X

【产品规格】多种规格可选            【执行标准】IEC604390-1 GB251.1-2005

产品特点

1、8MF型钢柜架，强度可靠；E=20mm模数，组装方便

2、各隔室独立分开，功能作用区分明确；电缆室设有上下出线通道，满足工程需要

3、模数化抽屉组合，内部设有连锁装置，操作可靠；抽出、固定两种方式，任意组合

4、功能单元辅助接点可满足自动化接口需求

5、采用国、内外优质电器元件，具有良好的互换性，并且安装方便

6、采用TMY-T2系列铜排，提高母线动稳定能力、改善解除面提升

7、主、辅电路方案的强大组合，满足发电、供电、变电站等低压系统需要。

产品概述

GCS型抽屉式开关柜是两部联合设计组设计研制的，具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽屉式开关柜。目前，GCS型低压抽屉开关柜已被广泛选用。GCS型低压抽屉式开关柜的抽屉单元设有完善机械连锁装置，确保操作人员的人身安全；馈线柜单柜的回路数最多至22回，装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便；主要用于发电厂、变电所、石油化工、厂矿企业等抵押配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制。
